Cable de alimentación con aislamiento XLPE

Cable de alimentación con aislamiento XLPE

    Cantidad de pedido mínima: 1000
    Plazo de entrega: 30 días
    Paquete: clientes dependientes
    productividad: 100000
    Marca: Huanya
    Lugar de origen: Nanma Industrial Zone China
    Capacidad de suministro: 10000
    Certificados : CCC,OHSI18001,ISO9001,ISO14001

Descripción del producto

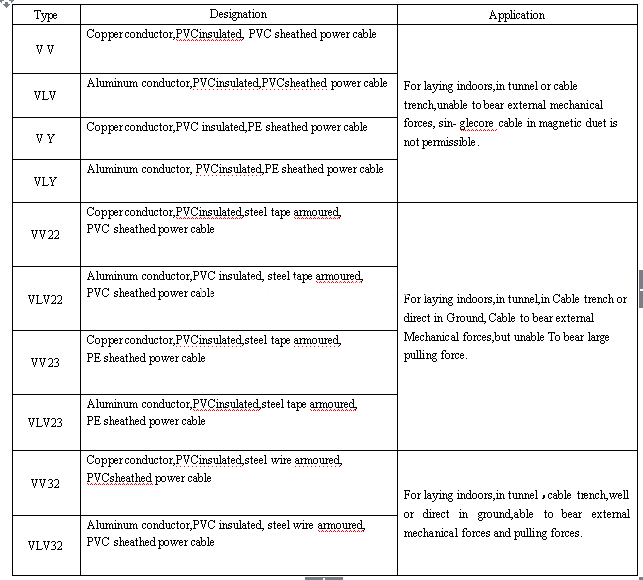

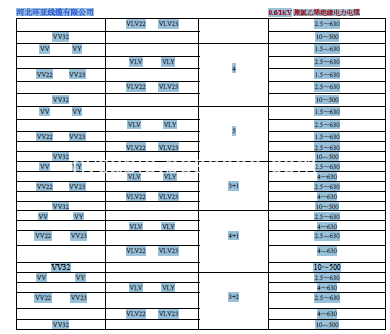

Cable de alimentación aislado de 0.6 / 1kV PVC Introducción del producto 1. Estándares de producto El producto está fabricado de acuerdo con GB / T12706-2008 o IEC.BS.DIN e ICEA bajo pedido. 2. Aplicación El producto es adecuado para su uso en líneas de distribución de energía o instalaciones fijas con voltaje de frecuencia de potencia nominal de hasta 0.6 / 1kV inclusive 3. Características de funcionamiento 3.1.Tensión de frecuencia de potencia nominal U0 / U (Um): 0.6 / 1 (1.2) kV 3.2. Max. temperatura de trabajo a largo plazo del conductor: 70 ℃. 3.3. La temperatura máxima del circuito corto (5s de duración máxima) del conductor debe ser: sección transversal del conductor≤300mm2--160 ℃; sección transversal del conductor> 300mm2--140 ℃; 3.4.La temperatura ambiente en la instalación no debe ser inferior a 0 ℃. 3.5.El radio de curvatura debe ser no menos de 20 veces el diámetro exterior. Tipos de cable Rango de producción Power Cable Type \ n \ n Condiciones de operación del cable 1. Instalación vertical 1.1 Cuando los cables de un solo núcleo se colocan en paralelo, la distancia entre el centro del cable es 2 veces el diámetro del cable para el área de sección transversal del conductor≤185mm2 y 90mm para el corte transversal área de con-ductor≥240mm2 1.2 Temperatura ambiente: 40 ℃ 1.3 Máx. temperatura de funcionamiento de largo plazo del conductor: 70 ℃ 2. Instalación tendida por enterrado 2.1 Los cables de un solo núcleo se instalan por separado, la distancia entre los centros del cable es 2 veces mayor que el diámetro 2.2 Temperatura del suelo: 25 ℃ 2.3 Máx. temperatura de trabajo a largo plazo del conductor: 70 ℃ Resistencia térmica del suelo: 1.0 ℃m m / w 2.4 Profundidad del entierro: 0.7m Instalación y aplicación del cable 1. Selección de la caja 1.1 Voltaje nominal del cable U0 / U (Um) significa: U0 es voltaje de CA nominal diseñado entre candactor a tierra o sereen metálico. U es el voltaje CA nominal designado entre fase a fase, Um es el voltaje máximo del sistema que el equipo puede soportar 1.2 Los tipos de cable deben seleccionarse y diseñarse adecuadamente a la luz de diferentes lugares de instalación y cargas. A pesar de la gran cantidad de fuerza mecánica, los cables no blindados se utilizan a menudo en líneas aéreas, túmulos, zanjas para cables y en interiores. El tipo blindado, aparte de los lugares mencionados, puede ser enterrado bajo tierra y soportar fuerzas mecánicas. No se permite tender un cable de un solo núcleo en un conducto de alta calidad. Se deben elegir cables especiales donde los productos se queman y explotan fácilmente y en ocasiones con temperaturas bajas o altas y corrosión química. 2. Almacenaje y transporte 2.1 Mientras se almacena, evite la exposición prolongada del paquete y mantenga ambos extremos bien sellados. No está permitido mantener el cable en lugares húmedos durante mucho tiempo o el tambor del cable plano. Durante el transporte, el tambor debe fijarse y enderezarse de a uno por vez. Dejar caer los tambores desde una posición elevada está estrictamente prohibido. 3. Colocación e instalación 3.1 Durante la instalación, se deben usar herramientas especiales como el bastidor de pago y los rodillos. Manténgase alejado de la fuente de calefacción en caso de daños mecánicos. 3.2 El radio interno del conducto no debe ser menor de 1.5 veces el diámetro del cable durante la instalación en el conducto. Cuando los huclti-cables que se colocan en el conducto prohíben torcer y presionar los cables. El espacio dentro del conducto debe ser suficiente. El área total del cable solicitado debe ser menor que 40% del espacio total del conducto. 3.3 Durante la instalación la temperatura ambiente debe ser superior a 0 ℃ y el radio de curvatura es no menos de 20 veces el diámetro del cable. 3.4 La fuerza máxima de tracción permisible es P = 0A ( N) durante la instalación con el cabezal de tracción del conductor. A: sección transversal del conductor O: 50N / mm2 (CU) y 30N / mm2 (AI). 4. Prueba de prueba de resistencia de aislamiento sin carga se llevará a cabo después de la instalación. La prueba de HV durará 1 minuto si es necesario.

Grupos de Producto : Cable de alimentación de baja tensión > Cable de alimentación general
