Fabricación de placas de aluminio PCB
Home > Lista de Producto > Protector Cables de Control > Fabricación de placas de aluminio PCB

Fabricación de placas de aluminio PCB


  • Fabricación de placas de aluminio PCB

Fabricación de placas de aluminio PCB

    Tipo de Pago: L/C,T/T,D/P,Paypal,Money Gram,Western Union
    Terms of Trade: FOB,CFR,CIF,EXW,FCA,CPT,CIP
    Cantidad de pedido mínima: 1 Piece/Pieces
    Paquete: Paquete de vacío
    productividad: 10000
    Marca: JHY PCB
    transporte: Ocean,Air
    Lugar de origen: China
    Certificados : ISO9001

Descripción del producto

JHYPCB es un fabricante experimentado de placa de aluminio PCB

JHY PCB ha estado produciendo placa de aluminio PCB (también llamada PCB con base de metal) durante más de una década. Aunque originalmente se previó para su uso en la industria del suministro de energía, estos sustratos ahora se usan más ampliamente en productos LED de alto brillo.

Fabricamos tableros de aluminio PCB con una selección completa de materiales de alto rendimiento y bajo costo de proveedores líderes de todo el mundo. El PCB de aluminio consta de una base de metal dieléctrico con una capa de circuito de cobre unido para crear una transferencia de calor superior para ayudar a enfriar los componentes y eliminar los problemas asociados con el manejo de la cerámica frágil.

El PCB con respaldo de aluminio puede aumentar constantemente la durabilidad y la confiabilidad a largo plazo de un producto final a través del control de temperatura y las reducciones asociadas en las tasas de falla. Los diseños de aluminio también ofrecen una mejor estabilidad mecánica y menores niveles de expansión térmica que otros materiales disponibles.

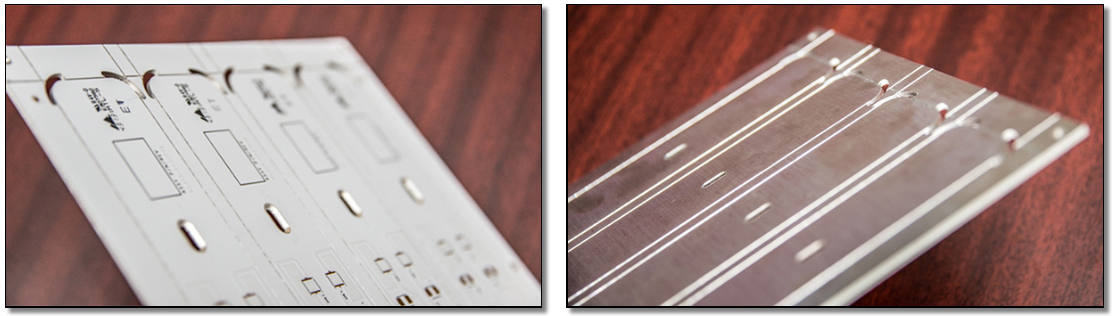

PCB Aluminum Board
Placa de aluminio PCB
La siguiente información se enfoca en aplicaciones de un solo lado sin revestimiento a través de aplicaciones típicamente utilizadas en aplicaciones de mayor volumen. Para obtener información sobre PCB con orificio pasante de aluminio, PCB con núcleo de metal, PCB flexible con aluminio y otros PCB con revestimiento térmico.

Capas de aluminio PCB
Los PCB de aluminio son un sistema de capas único compuesto por las siguientes capas.

Capa de circuito:
Papel de circuito impreso con un grosor de 1 oz a 5 oz.

Capa dieléctrica:
La capa dieléctrica puede tener muchas opciones diferentes que ofrecen aislamiento eléctrico con mínima resistencia térmica. También se usa para unir la capa del circuito y el material base juntos. Cada dieléctrico específico tiene su propio reconocimiento UL. Consulte a continuación una lista de los diferentes materiales que tenemos en stock para garantizar una amplia variedad de opciones con entrega rápida.

Capa base:
La capa base suele ser de aluminio, pero también puede ser de cobre. El grosor más utilizado es de 0.040 "(1.0 mm), aunque hay muchos espesores alternativos disponibles.

PCB Aluminum Board Layers

Capas de placa de aluminio PCB

¿Cómo se fabrican los PCB de aluminio?

Una delgada capa de dieléctrico térmicamente conductor pero eléctricamente aislante está laminada entre una base de metal y una lámina de cobre. La lámina de cobre se graba en el patrón de circuito deseado y la base de metal extrae calor de este circuito a través del dieléctrico delgado.

Requisitos clave al seleccionar un fabricante de PCB de aluminio

En su mayor parte, toda la fabricación de PCB sigue el mismo proceso de producción, independientemente de dónde se realicen. Las únicas diferencias verdaderas en los proveedores es el nivel de automatización en sus procesos, la tecnología y los equipos más nuevos, y tener equipos específicos diseñados para enfocarse en ciertos tipos de productos finales.

Para los PCB de aluminio, hay varios elementos clave que un fabricante de PCB debe tener en cuenta si va a poder producir efectivamente PCB de aluminio en cualquier cantidad, que incluyen:

Equipo de imagen dedicado

Muchos de nuestros PCB con respaldo de aluminio van a aplicaciones LED que son mucho más largas que los paneles de producción estándar de 18 "x 24" o 20 "x 24" utilizados en la fabricación tradicional de PCB. Para poder registrar con precisión y producir económicamente estas piezas, un fabricante debe tener una pieza personalizada de un equipo de imágenes de luz UV de 60 "de ancho o una configuración capaz de imprimir (en un momento) una imagen y luego curar con UV a través de un horno.

El antiguo proceso de fabricación de serigrafía de la mitad de la imagen y luego tratar de registrar manualmente la primera imagen mientras se imprime la segunda mitad es mucho menos efectivo.

Equipo de puntuación especializado

El equipo más común que puede puntuar V a través de los materiales tradicionales FR-4 no es adecuado para administrar PCB de aluminio. Para obtener el menor costo posible, necesitamos obtener el mejor rendimiento posible, lo que significa que debemos poder colocar estas piezas lo más cerca posible entre sí en el panel de producción. Sin puntuación V, debe eliminar mecánicamente las piezas, lo que podría provocar una pérdida de rendimiento de hasta un 20%, lo que aumentaría el costo.

Nuestro equipo de ingenieros tiene muchos años de experiencia ayudando a nuestros clientes a diseñar matrices que sean las más rentables para que se despanelicen.

Punzonadoras de más de 40 toneladas

Para las placas de aluminio para PCB que son redondas o tienen características únicas (ranuras, agujeros grandes, recortes, etc.), querrá un fabricante que pueda perforar estas características. Intentar enrutar mecánicamente los PCB de aluminio es una forma muy costosa de realizar estas funciones en un entorno de producción.

Prueba de Hi-Pot en línea

Un requisito único de la PCB de aluminio es que los clientes quieran saber que el producto que están obteniendo ha pasado una prueba de alta potencia. Si bien la mayoría de los fabricantes de PCB pueden hacer esto, generalmente es un proceso separado en un laboratorio que no se encuentra en las pruebas eléctricas. La configuración de prueba eléctrica de JHYPCB incluye una prueba hi-pot, que reduce drásticamente el costo para el cliente.

Aplicaciones de placa de PCB de aluminio

Aunque los convertidores de potencia y los LED son los mayores usuarios de estos productos, las compañías automotrices y de radiofrecuencia también buscan aprovechar los beneficios de estas construcciones. Si bien la construcción de una sola capa es la más simple, hay otras opciones de configuración disponibles en JHYPCB, que incluyen:

Uno de los desarrollos más recientes en materiales IMS son los dieléctricos flexibles. Estos materiales presentan un sistema de resina de poliimida con cargas cerámicas que proporciona un excelente aislamiento eléctrico, flexibilidad y, por supuesto, conductividad térmica. Cuando se aplica a un material de aluminio flexible como 5754 o similar, el producto se puede formar para lograr una variedad de formas y ángulos que pueden eliminar accesorios costosos, cables y conectores. Aunque estos materiales son flexibles, están destinados a doblarse y permanecer en su lugar. No son adecuados para aplicaciones que están destinadas a flexionarse regularmente.


PCB de aluminio híbrido

En una construcción IMS 'Hybrid', un [Sub-ensamblaje "de un material no térmico se procesa de manera independiente y luego JHYPCB Hybrid IMS PCBs se une a la base de aluminio con materiales térmicos. La construcción más común es una Sub-capa de 2 o 4 capas -montaje hecho de FR-4 convencional. Unir esta capa a una base de aluminio con dieléctricos térmicos puede ayudar a disipar el calor, mejorar la rigidez y actuar como un escudo. Otros beneficios incluyen:

PCB de aluminio multicapa

Común en el mercado de suministro de energía de alto rendimiento, los PCB IMS multicapa están hechos de múltiples capas de dieléctricos térmicamente conductores. Estas construcciones tienen una o más capas de circuitos enterrados en el dieléctrico con vías ciegas que actúan como vías térmicas o vías de señal. Si bien son más caros y menos eficientes en la transferencia de calor como diseños de una sola capa, proporcionan una solución simple y efectiva para la disipación de calor en diseños más complejos.

PCB de aluminio con orificio pasante

En las construcciones más complejas, una capa de aluminio puede formar un "núcleo" de una construcción térmica multicapa. El aluminio se perfora previamente y se rellena con dieléctrico antes de la laminación. Los materiales térmicos o subconjuntos se pueden laminar a ambos lados del aluminio utilizando materiales de unión térmica. Una vez laminado, el conjunto completo se perfora de forma similar a un PCB multicapa convencional. Los agujeros pasantes chapados pasan a través de los espacios libres en el aluminio para mantener el aislamiento eléctrico. Alternativamente, un núcleo de cobre puede permitir tanto conexiones eléctricas directas como con orificios pasantes aislados.

Puede mejorar la durabilidad y el rendimiento de su producto utilizando tableros de aluminio. Los diseños simples y la baja impedancia térmica de la salida dieléctrica realizan todos los demás aislantes de placas de circuito impreso para componentes de potencia y alta temperatura de funcionamiento. El costo relativamente bajo en comparación con el cobre y la capacidad de tener un material liviano con excelente durabilidad son las principales razones por las que se utiliza aluminio para estas aplicaciones.

A continuación se muestran algunos ejemplos de aplicaciones que utilizan PCB con respaldo de aluminio.

Conversión de poder
El revestimiento de aluminio ofrece una variedad de prestaciones térmicas, es compatible con sujetadores mecánicos y es altamente confiable.

Placas de circuitos LED
El uso de aluminio con su PCB LEB garantiza las temperaturas de funcionamiento más bajas posibles y el máximo brillo, color y vida útil. Con muchas opciones de bajo costo para materiales dieléctricos y equipos de fabricación específicos dedicados a la producción de productos de iluminación LED por un solo lado, podemos ofrecer a nuestros clientes la mejor solución general.

Accionamientos de motor
Las opciones dieléctricas revestidas térmicamente proporcionan el aislamiento eléctrico necesario para cumplir con los parámetros operativos y los requisitos de prueba de la agencia de seguridad.

Relés de estado sólido
El aluminio ofrece un sustrato muy eficiente térmicamente y mecánicamente robusto para alejar el calor de los componentes críticos del sistema.

Automotor
La industria automotriz utiliza tableros de aluminio, ya que necesitan confiabilidad a largo plazo bajo altas temperaturas de operación, junto con su requisito de utilización efectiva del espacio. Más comúnmente utilizado en componentes de sistemas de iluminación automotriz.


Productos de consumo
Se encuentra más comúnmente en el alumbrado público, la iluminación de control de tráfico, las luces interiores del edificio, la iluminación del paisaje y el equipo de campamento, ya que los PCB de aluminio son livianos y pueden ser de tamaño muy pequeño.
