Cable de alimentación aislado de 3.6 / 6kV ~ 26 / 35kV XLPE
Home > Lista de Producto > Cable de alimentación de media tensión > 26/35kv Cable de alimentación > Cable de alimentación aislado de 3.6 / 6kV ~ 26 / 35kV XLPE

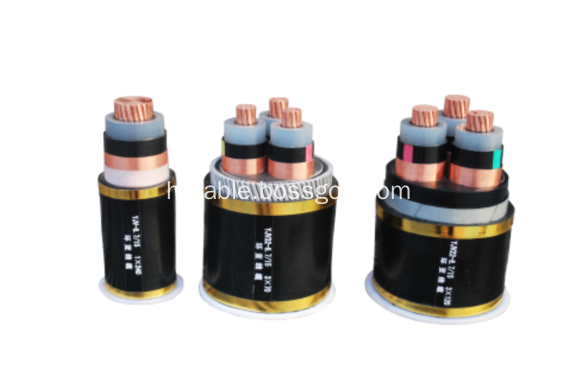

Cable de alimentación aislado de 3.6 / 6kV ~ 26 / 35kV XLPE

    Cantidad de pedido mínima: 1000
    Plazo de entrega: 30 días
    Paquete: Depende del cliente
    productividad: 100000m
    Marca: Huanya
    Lugar de origen: Nanma Industrial Zone China
    Capacidad de suministro: 10000m
    Certificados : ccc

Descripción del producto

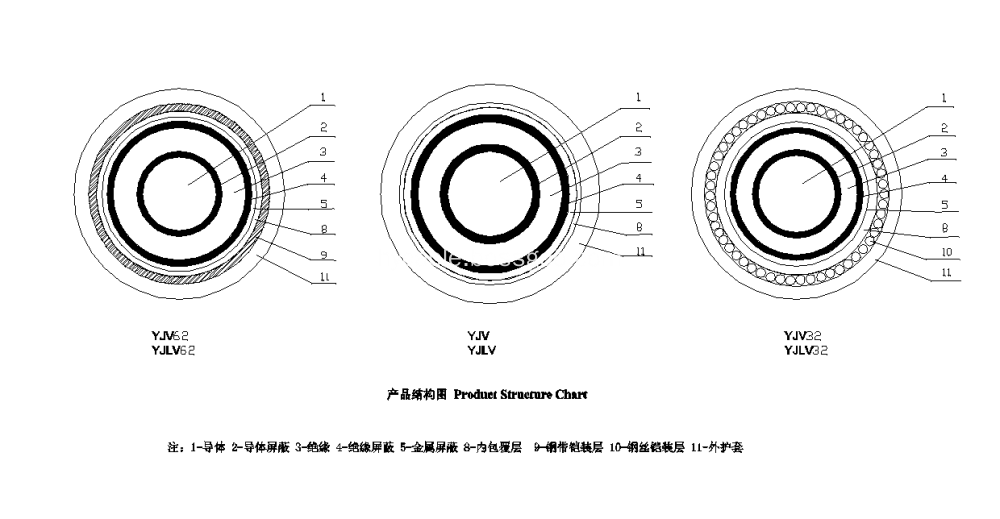

\ n Cable de alimentación aislado de 3.6 / 6kV ~ 26 / 35kV XLPE \ n Introducción del producto 1.Niveles de producto El producto está fabricado de acuerdo con el estándar de GB / T12706-2008 o IEC.BS.DIN e ICEA previa solicitud. 2. Aplicación El producto es adecuado para su uso en líneas de transmisión y distribución de potencia con tensión de frecuencia industrial 3.6 / 61kV ~ 26 / 35kV. 3. Características de funcionamiento 3.1 Tensión nominal de frecuencia industrial U0 / U (Um): 3.6 / 6 (7.2) kV ~ 26/35 (40.5) kV 3.2 Máx. temperatura de trabajo a largo plazo del conductor: 90 ℃. 3.3 La temperatura máxima del cortocircuito del conductor no debe exceder los 250 ℃ (duración máxima 5 s) 3.4 La temperatura ambiente en la instalación no debe ser inferior a 0 ℃. 3.5 El radio de curvatura de un cable de un solo núcleo no debe ser inferior a 20 veces su diámetro interno. El radio de curvatura de un cable de tres núcleos no debe ser inferior a 15 veces su diámetro interno. Estructura del cable de alimentación \ n \ n \ n

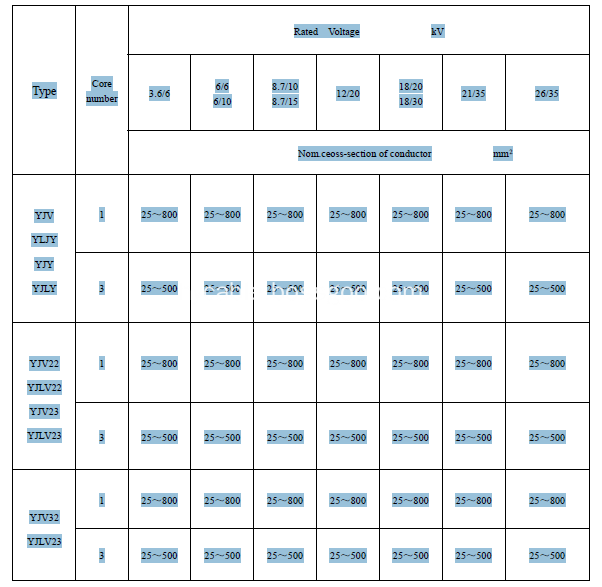

orte Power Cable Types Condiciones de funcionamiento 1. Colocación aérea 1.1 Los cables de un solo núcleo están dispuestos en paralelo, la distancia entre el centro del cable es 2 veces el diámetro del cable para el área de sección transversal del conductor≤185mm2 y 90 mm para el área de la sección transversal del conductor ≥240mm2 1.2 Temperatura ambiente: 40 ℃ 1.3 Máxima temperatura de funcionamiento de conductor: 90 ℃ 2. Instalación bidireccional enterrada 2.1 Los cables de un solo núcleo se instalan por separado, la distancia entre los centros del cable es 2 veces mayor que el diámetro del cable 2.2 Temperatura del suelo : 25 ℃ 2.3 Máx. Temperatura de trabajo larga del conductor: 90 ℃ 2.4 Temperatura de la tierra resistiva: 1.0 ℃ .m / w 2.5 Profundidad del embalse: 0.7m 2.6 Factor de corrección (k) de la capacidad actual bajo diferentes temperaturas del suelo Temperatura del suelo 15 ℃ 20 ℃ 25 ℃ 30 ℃ 35 ℃ 40 ℃ 45 ℃ Factor de corrección 1.07 1.04 1.00 0.96 0.92 0.87 0.83 \ n

Grupos de Producto : Cable de alimentación de media tensión > 26/35kv Cable de alimentación
